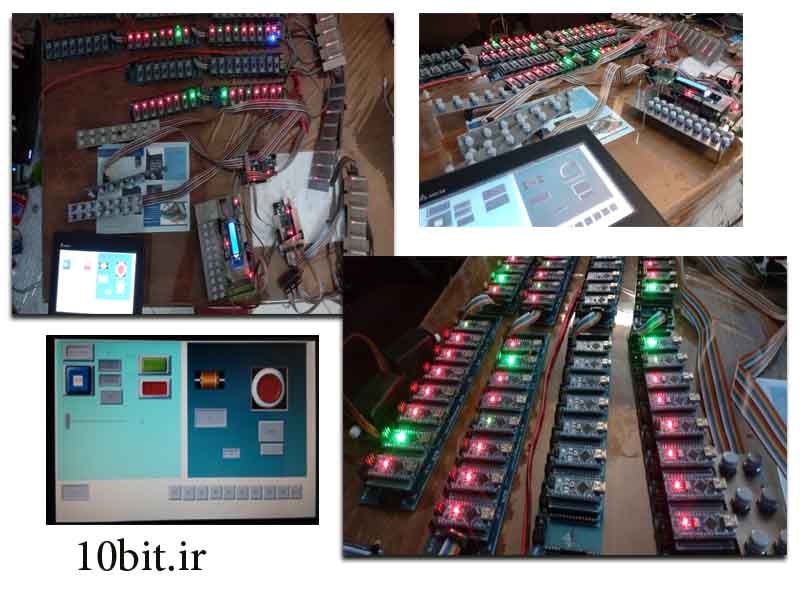

کنترل ۱۲۰ موتور DC انکودر دار با HMI دلتا

netw

کنترل ۱۰۰ موتور DC در نود های ۲۴ تایی I2C و ارتباط ۴۸۵ با مستر برد
کنترل تمامی قسمت ها و نمایش تمامی خطاها در HMI دلتا

  • کنترل پوزیشن،جریان،خطای DC موتورها
  • ایجاد شبکه twi برا ارتباط ۲۴ برد کنترلر موتور با مستر گره
  • ایجاد شبکه ۴۸۵ جهت ارتباط مین برد با ۵ مستر موتور
  • کنترل موقعیت و خواندن خطا در مین برد
  • ارتباط HMI با مین برد بروی بستر ۴۸۵ و ۱۰ برد دیگر کنترل موتور
  • انجام شده در روی سخت افزار اردینو
  • نمایش موقعیت موتور ها برروی LED
  • رفرش ۱۰ هرتز شبکه
  • ارتباط مستقیم HMI با میکروکنترلر AVR بدون واسط PLC و یا کنترلر دیگر
  • استفاده از DOPSoft V2
