سری ۸ بیتی ST

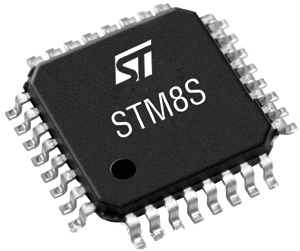

weblQFP32

STM8S

  • از مزایای بسیار عالی stm8s پروگرم کردن فقط با یک پین بدون نیاز به پین رست می باشد.
  • سری stm8s003 و stm8s103 در خانواده ظرفیت پایین میکروهای ۸ بیتی ST قرار دارند،در این پست و چند پست اینده در رابطه با تایمرها صحبت خواهیم داشت.تایمر ۱ این خانواده،تایمر ۱۶ بیتی پیشرفته می باشد که امکاناتی عالی در اختیار الکترونیک کارها قرار میدهد،توانایی خروجی ۷ PWM – سه کانال خروجی + نات و یک خروجی مستقل که براحتی میتوانید خروجی های لازم برای کنترل یک موتور سه فاز را داشته باشید،قابلیت اضافه کردن deadtime از دیگر محاسن این تایمر می باشد.قسمت دیگری که بسیار جالب است،ضرایت تقسیم فرکانس ورودی تایمر می باشد که بازه ۱۶ بیتی را در اختیار میگذارد،در سری معمول مگا اتمل این ضرایب به ۶ عدد خلاصه میشد.
  • کلاک داخلی stm8s می تواند از سه منبع کریستال خارجی یا اسیلاتور RC داخلی ۱۶ مگاهرتز،اسیلاتور RC داخلی ۱۲۸ کیلوهرتز میتواند تامین شود.کلاک پیشفرض این chip برروی ۲ مگاهرتز می باشد که ضریب ۱/۸ کلاک RC 16Mhz می باشد.همچنین در صورت نبود کریستال و یا فرکانس نا مناسب برروی منبع خارجی بصورت خودکار برروی کلاک داخلی سویچ خواهد شد.
    هسته CPU داخلی این میکروها با ولتاژ ۱٫۸ ولت کار میکنند از این رو رگولاتور داخلی وجود دارد که جهت پایدار شدن هرچه بیشتر رگولاتور پین Vcap در نظرگرفته شده که طبق گفته ST خازن بین ۰٫۵ تا ۴ میکرو فاراد می بایست بین Vcap و GND قرار بگیرد.
    بازه ولتاژ این سری بین ۳ تا ۵ ولت می باشد.
  • امکان Beeper در سری STM8S قابلیت ایجاد فرکانس ۱,۲,۴ کیلو هرتز در پین اعلام شده AFR7 دارا میباشد.به فرض مثال  STM8S003F3 از PC3 امکان خروجی گرفتن Beeper  را دارد.فرکانس خروجی بدون درگیر کردن تایمر میکروکنترلر انجام می شود و ضریبی از اسیلاتور ۱۲۸ کیلوهرتز RC داخلی می باشد.فرکانس های تولید شده جهت استفاده در بیزرهای بدون اسیلاتور بوده،که ۳ نوع تون صدای متمایز می توان تولید کرد.

باماهمراه باشید…
