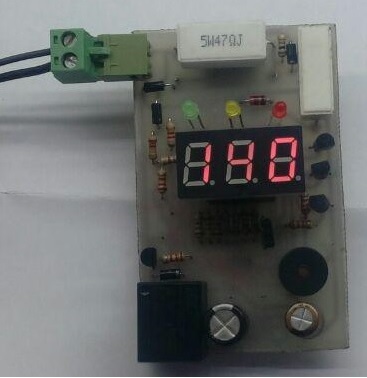

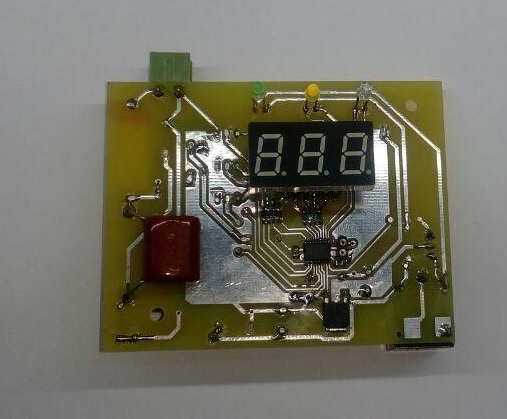

مدار محافظ برق صنعتی تجاری


مدار محافظ برق

  • استفاده از stm8 ارزون ترین میکروی بازار در حدود قیمت ۱۰۰۰ در تعداد
  • تغذیه خازنی ارزان قیمت
  • استفاده از بازر بدون اسیلاتور دارای سه تون صدای متفاوت
  • ساخت سفارشی بسته به نیاز و ابعاد مشتری

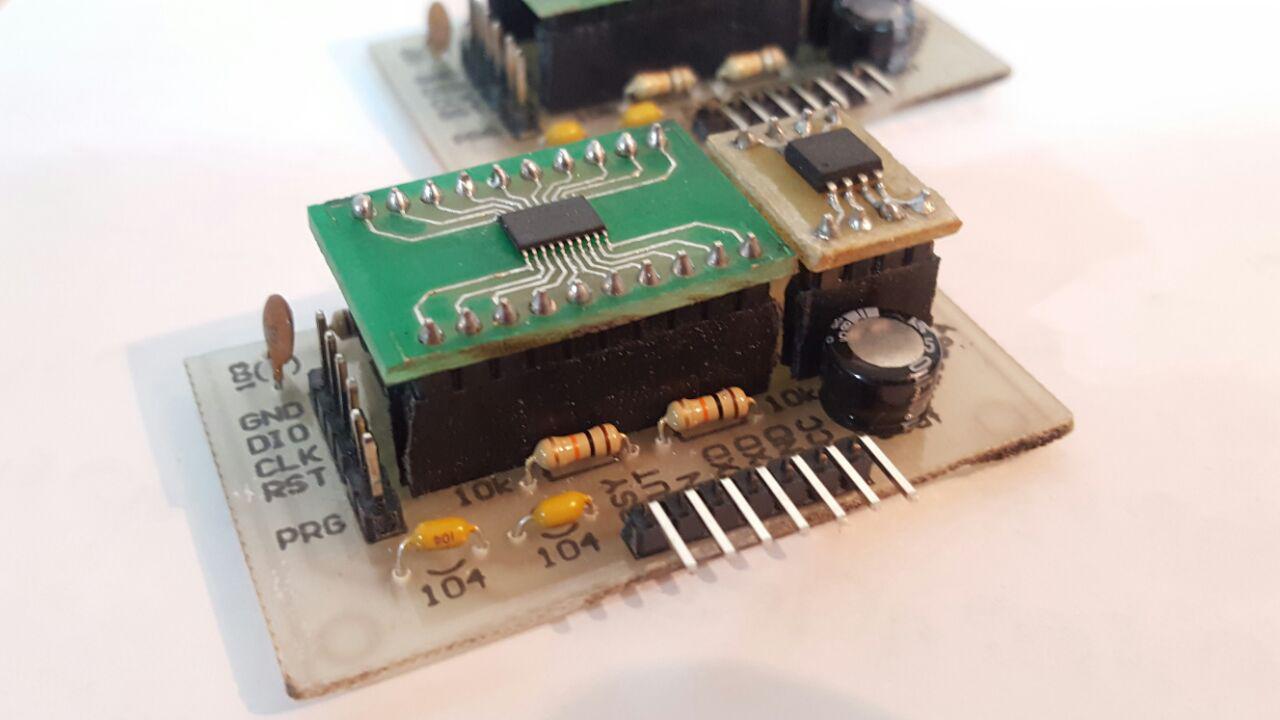

ماژول ضبط و پخش صوت ARM STM32F030

ماژول ضبط و پخش صدا با STM32F030F4

  • ضبط و پخش با کیفیت های متفاوت wav
  • فاصله زمانی طولانی بستگی به ظرفیت حافظه و کیفیت ضبط بین ۳ تا ۳۰ دقیقه
  • بسیار اقتصادی جمع قیمت قطعات در تاریخ روز کمتر از ۵ هزارتومان
  • استفاده از حافظه w25q64,32,16,128
  • ارتباط سریال و دستورات AT Command
  • قابلیت دسترسی مستقیم با حافظه از طریق پورت سریال ،خواندن،نوشتن،پاک
  • قابلیت استفاده صنعتی به جهت عدم استفاده از مموری کارت





اینورتر ۵٫۵ کیلو وات تک فاز به سه فاز -ورژن ۷-

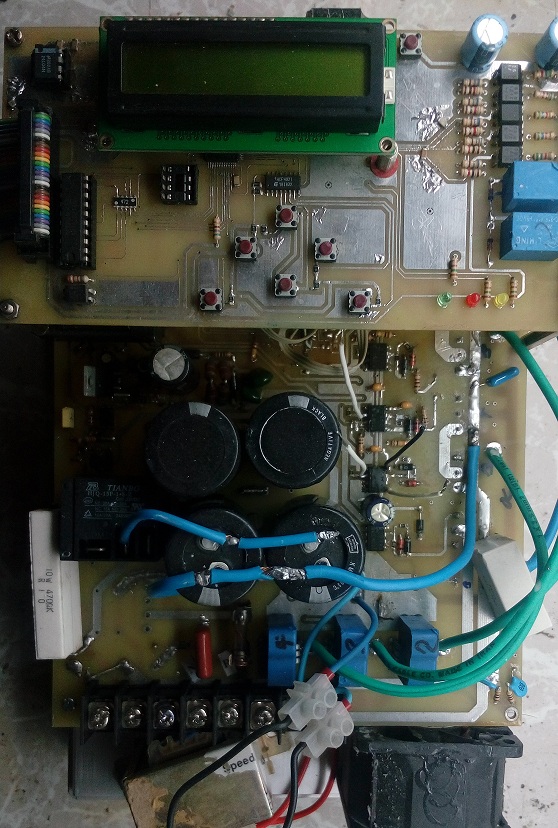

drv551

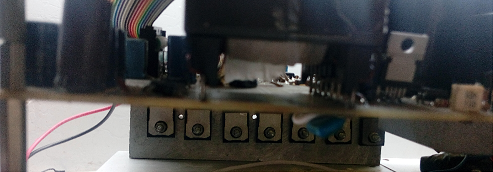

drv552 اینورتر تکفاز به سه فاز

  • تمامی مزایای نسخه های قبلی +
  • روزولیشن ۱۰ و ۹ بیت خروجی
  • قابلیت اور کارنت و اتصال کوتاه به GND فاز به فاز و Vbus
  • تست شده با امپر مداوم کار و متوسط ۱۵ امپر
  • SVPWM و SPWM
  • استفاده از ARM ST
  • ۳ ورودی استپ فرکانس و ۲ جهت
  • ۲ خروجی رله در مدهای FTD4,RUN,Stop
  • قابلیت تعریف رله در فرکانس خاص(FTD4)
  • دارای ۳ مد استٌپ ,FreeRun,DCbreak,Decel
  • قابلیت تنظیم Stop در فرکانس خاص
  • ۰ تا ۹۹ هرتز بازه فرکانسی خروجی
  • ACC و DEC پترن در ۳ مد Scurve,Ucurve,Linear
  • بیش از ۲۰ پارامتر منو(تمامی موارد بالا در منو قرار داده شده است)
  • OpenLoop (کلوز در ورژن بعدی)
  • تست شده بیش از ۶ ماه



۲ نسخه بعد از اخرین ورژن سایت http://www.10bit.ir/?p=158

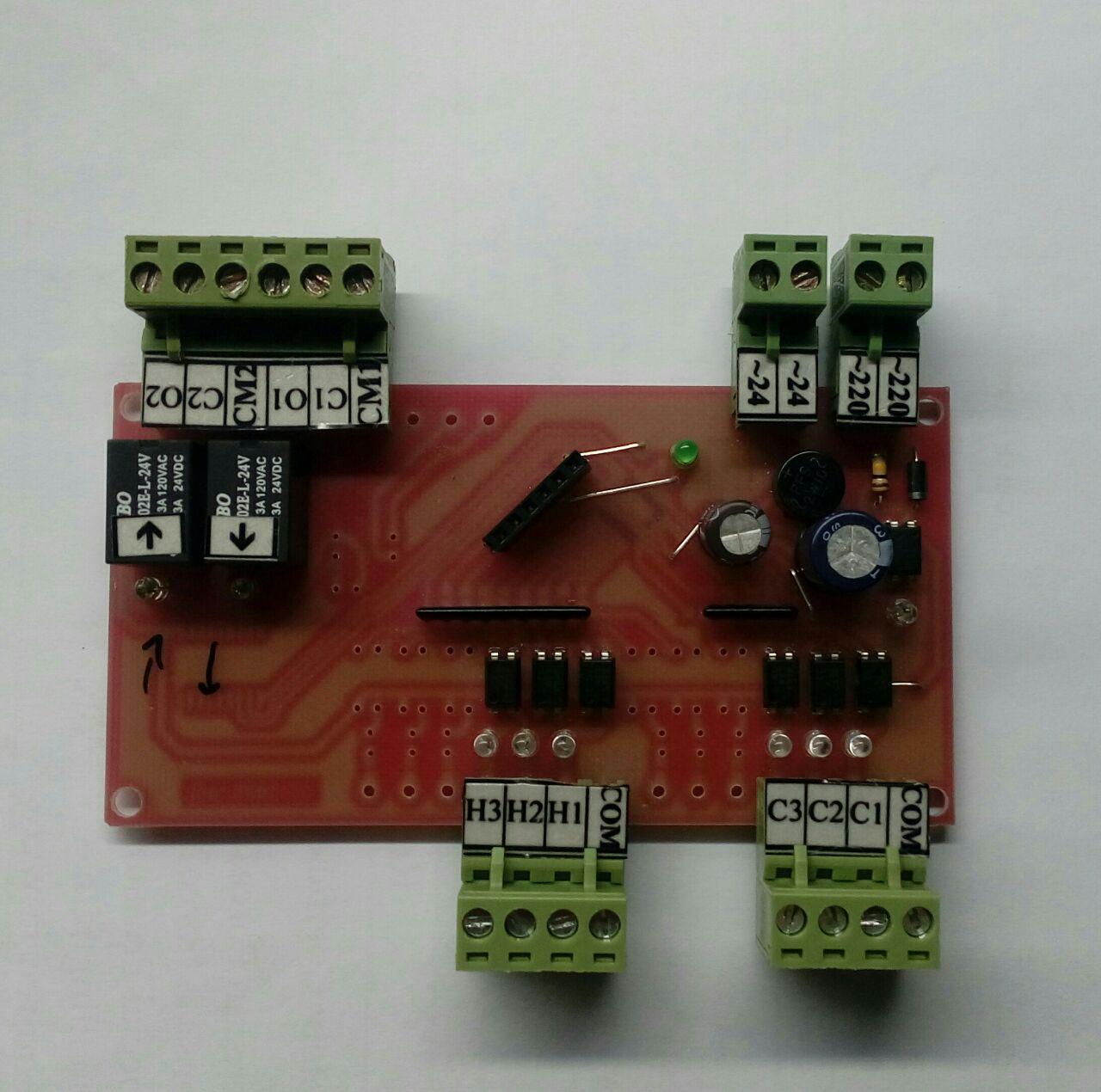

برد کنترل بالابر

balabr

برد کنترل بالابر

  • مناسب ۳ طبقه به بالا،تا ۶ ایستگاه
  • بسیار اقتصادی
  • ورودی ۲۲۰ یا ۱۱۰ ولت به جهت ایمنی حرکت
  • ولتاژ کاری ۲۴ ولت ۱۰۰ میلی امپر
  • وروردی شستی احضار و لول طبقات ۲۴ ولت و ایزوله نویز
  • رمز گذاری برروی تعداد استارت
  • پاسخ دهی پوش باتون(مبدا به مقصد)
  • دارای مد حرکت دستی در حین راهندازی

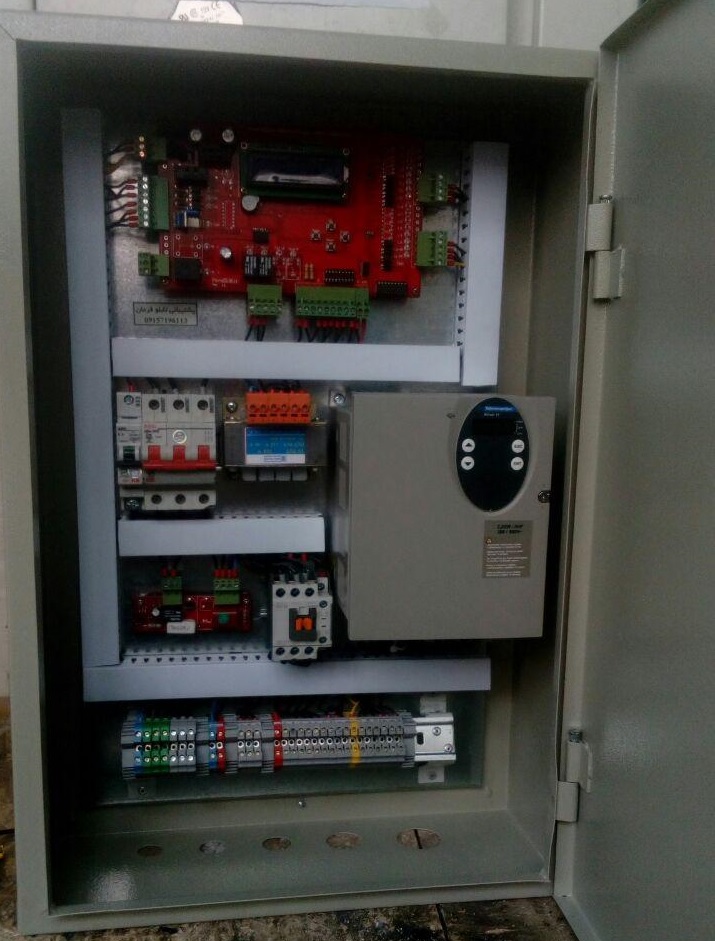

balabr2نسخه پیشرفته

  • طبق استاندارد تابلوهای آسانسوری
  • ولتاژ سری ایمنی ۱۱۰ ولت
  • دارای منو (زمان بندی،طبقات،طبقه پارک،نوع سنسور،رمزگذاری و…)

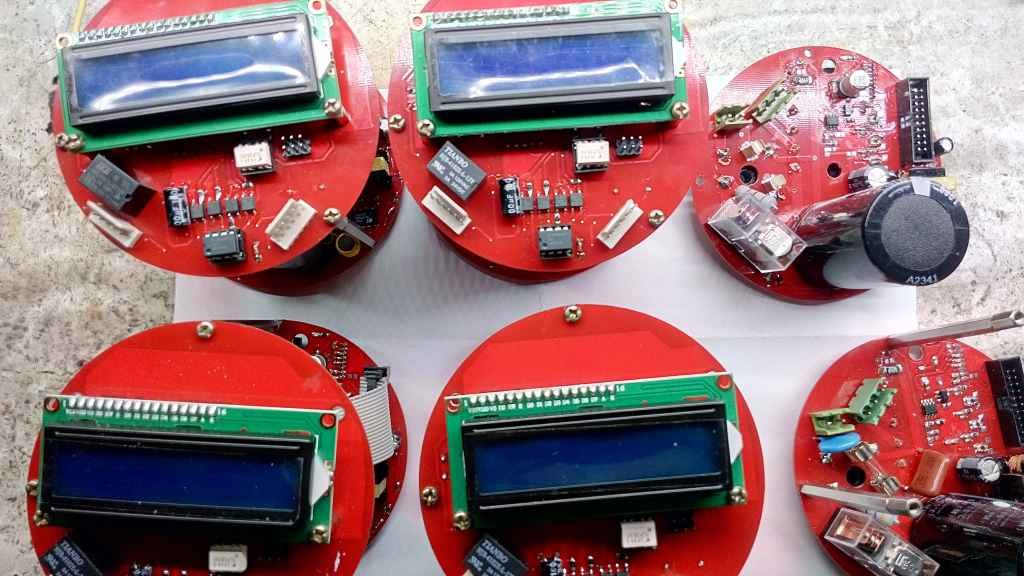

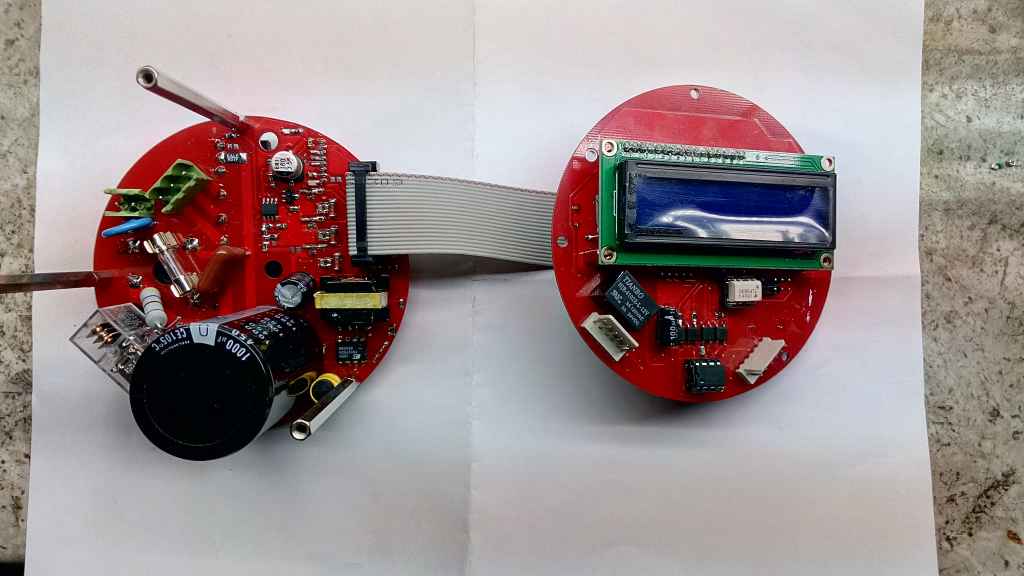

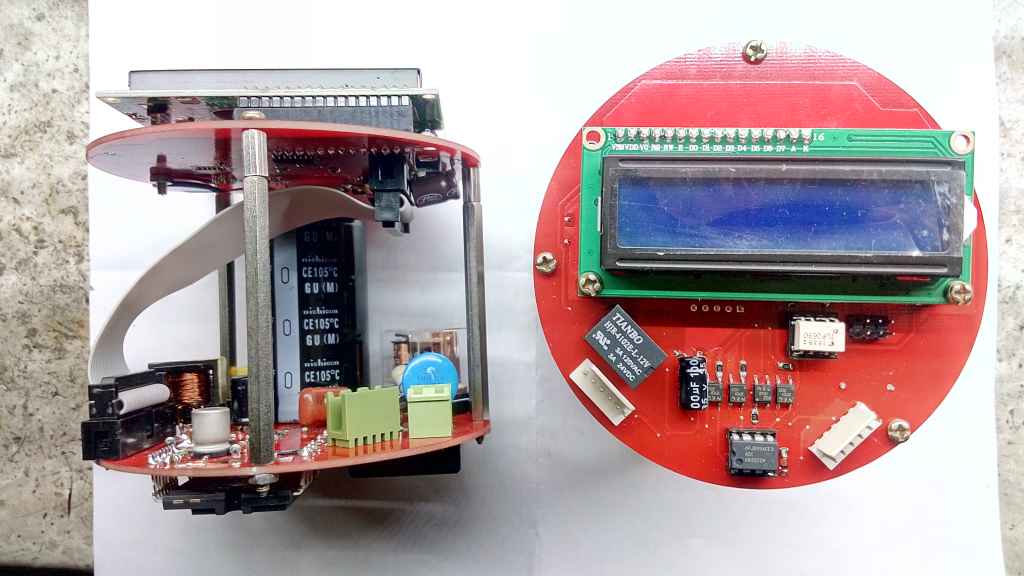

نسخه تجاری اینورتر ۳kw اختصاصی بوستر پمپ

drivet13drivet12drivet11

  • توان خروجی ۳ کیلو وات
  • دارای تمامی فالت ها OverLoad,OverCurrent,OverVoltage,UnderVoltage
  • ورودی سنسور ۰ تا ۵ ولت و ۴-۲۰ mA ایزوله
  • کنترلر PID با تنظیم ضرایب و حاشیه خطا ها
  • قابلیت راهندازی موتور پمپ ۳ و تک فاز در ۲ متد با و بی خازن
  • بیش از ۲۵ پارامتر قابل تنظیم
  • قابلیت شبکه چند پمپ پشت سر هم
  • خروجی ۰ تا ۱۰ ولت ایزوله

راهندازی موتور تکفاز ،موتوژن ۲٫۲kw
