تمامی مزایای نسخه های قبلی +
روزولیشن ۱۰ و ۹ بیت خروجی
قابلیت اور کارنت و اتصال کوتاه به GND فاز به فاز و Vbus
تست شده با امپر مداوم کار و متوسط ۱۵ امپر
SVPWM و SPWM
استفاده از ARM ST
۳ ورودی استپ فرکانس و ۲ جهت
۲ خروجی رله در مدهای FTD4,RUN,Stop
قابلیت تعریف رله در فرکانس خاص(FTD4)
دارای ۳ مد استٌپ ,FreeRun,DCbreak,Decel
قابلیت تنظیم Stop در فرکانس خاص
۰ تا ۹۹ هرتز بازه فرکانسی خروجی
ACC و DEC پترن در ۳ مد Scurve,Ucurve,Linear
بیش از ۲۰ پارامتر منو(تمامی موارد بالا در منو قرار داده شده است)
OpenLoop (کلوز در ورژن بعدی)
تست شده بیش از ۶ ماه
۲ نسخه بعد از اخرین ورژن سایت http://www.10bit.ir/?p=158
توان خروجی ۳ کیلو وات
دارای تمامی فالت ها OverLoad,OverCurrent,OverVoltage,UnderVoltage
ورودی سنسور ۰ تا ۵ ولت و ۴-۲۰ mA ایزوله
کنترلر PID با تنظیم ضرایب و حاشیه خطا ها
قابلیت راهندازی موتور پمپ ۳ و تک فاز در ۲ متد با و بی خازن
بیش از ۲۵ پارامتر قابل تنظیم
قابلیت شبکه چند پمپ پشت سر هم
خروجی ۰ تا ۱۰ ولت ایزوله
راهندازی موتور تکفاز ،موتوژن ۲٫۲kw

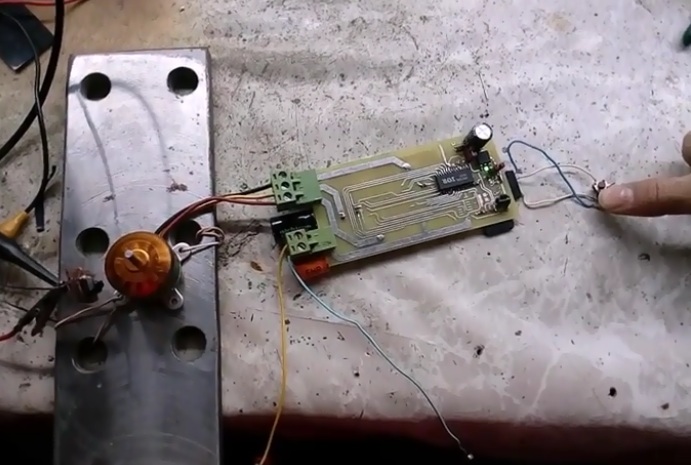

درایو موتور براشلس اینبار با ارم
۱۴۵۰۰ دور با موتور ۱۰۰۰kv و ۱۵ ولت و سرعت ۹۹%، ۲۴۳ هرتز
ولتاژ ورودی تا ۴۰ ولت (تست شده تا ۲۵ ولت)
جریان تا ۱۰۰ امپر(بسته به انتخاب ماسفت)
محافظت در مقابل اتصال کوتاه خروجی
اندازه گیری جریان خروجی
روش کنترلی back emf
۳ متد کنترلی PWM,Serial,I2c
استفاده از ارم stm32
درایور ir2133

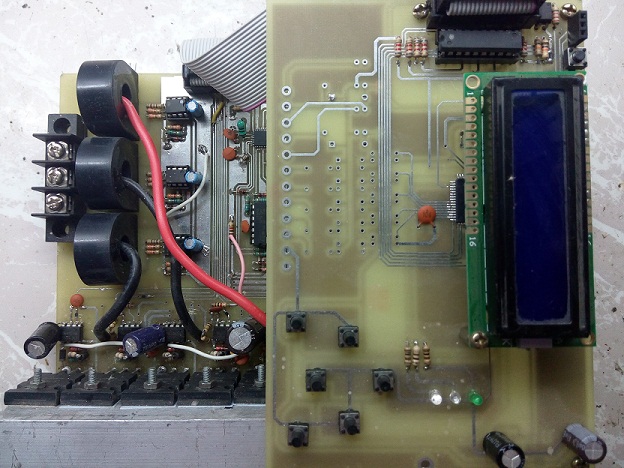

نسخه نیمه تجاری
دارای پنل تنظیم پارامتر ها
از رنج ۰٫۵ تا ۳کیلو وات
دارای تمامی فالت های جریان،ولتاژ،دما،اتصال کوتاه خروجی
۴ ورودی دیجیتال ایزوله
ورودی ۰ تا ۵ ولت ایزوله
اینترفیس RS485 ایزوله
ورودی انکودر ایزوله
۲ رله خروجی با تعریف کاربرد در منو
خروجی فن هیت سینک
امکان اتصال موتور های براشلس ولتاژ بالا
امکان سفارشی سازی نسخه کاملا تجاری صنعتی بسته به نیاز شما
ورودی : ۲۲۰ تک فاز
دارای تنظیمات Boost,Acc,Dcc,DC Break – گشتاور،شتاب مثبت و منفی،ترمز DC
درحال اماده سازی نسخه ۷٫۵ KW و کامل تر

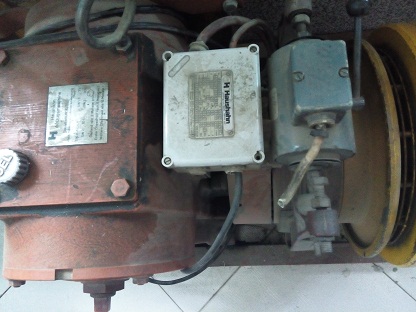

تصویر موتور تست شده
موتور آسانسور هاوسان قدیمی- ۵ کیلو وات

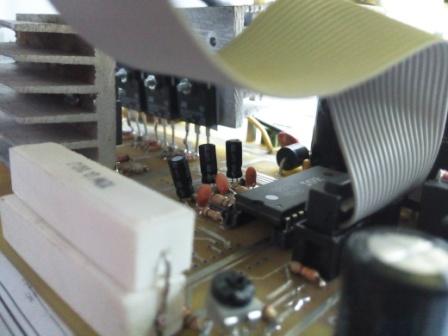

نسخه ۲ درایور موتور ۳ فاز – اینورتر تک فاز به سه فاز ۱KW
LCD گرافیکی
ATXmega64A3 میکرو اصلی
تولید ۳ PWM و متقارن با در نظر گرفتن Dead Time
تولید SPWM با شتاب مثبت و منفی
راه اندازی قسمت فالت و خطا به جهت امنیت بیشتر قسمت قدرت
استفاده از ir2130
اضافه شدن اسنابر به جهت راهندازی نرم مدار
فید بک گیری از ولتاژ و جریان تمام فاز ها بطور جداگانه و یکجا
اضافه شدن مدار ترمز الکتریکی موتور
در حال تست نمونه بعدی ۵٫۵ کیلو وات
نمونه فیلم راه اندازی موتور
لینک نسخه سوم
