بایگانی دسته: مخابرات،ارتباطی

ساخته های مربوط به فرکانس،ارتباطات و مخابراتی

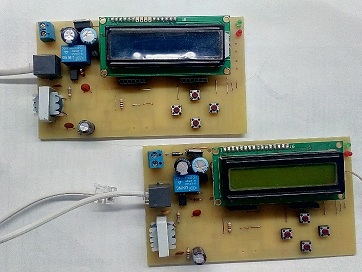

مودم خطوط تلفن – سرور،کلاینت

telphone

مودم ارسال اطلاعات از طریق خطوط تلفن dial up و همچنین هرنوع مخابره برروی باند ۰ تا ۴khz یا باند شنوایی از جمله بیسیم های صوتی

  • ارتباط بصورت سرور کلاینتی
  • امکان شمارگیری با سیستم تون -نسخه کلاینت-
  • امکان تشخیص خط ازاد قبل از تماس -نسخه کلاینت-
  • امکان تشخیص وجود سرور بعد از برداشتن خط -نسخه کلاینت-
  • ارسال اطلاعات با سرعت ۱۲۰۰ بیت بر ثانیه
  • ارسال اطلاعات با پروتکل غیر استاندارد و دینامیک به جهت رمزنگاری غیرقابل رمزگشایی بین سرور و کلاینت
  • وجود ۹۹٫۹۹۹% ارتباط صحیح و وجود CRC بین هر بسته ارسالی برای ۱۰۰% سلامت اطلاعات
  • وجود مموری و  حافظه فلش کارت برروی دو برد سرور و اسلیو جهت ترانسفر اطلاعات
  • ایزوله بودن خطوط تلفن به جهت عدم ایجاد نویز برروی خطوط
  • قابلیت استفاده از پروتکل های استاندارد مودم تا سرعت ۲۴۰۰ bps بدون نیاز به ای سی واسط
  • تشخیص زنگ در نسخه سرور
  • با استفاده از ۲ میکرو کنترلر  atmega8
  • ارتباط میکرو واسط با میکرو اصلی با ۴ خط + سریال

در این نسخه امکان اپگرید کلاینت از طریق بوتلودر فراهم شده که میتواند مورد استفاده خیلی از تولید کنندگان الکترونیک قرار بگیرد که با متصل کردن محصول به خطوط تلفن بدون نگرانی از در اختیار قرار دادن فریم ور به مشتری محصول خود را به اخرین نسخه ارتقا نرم افزاری بدهند.از دیگر موارد استفاده میتوان به ساخت پوز های فروشگاهی اقدام کرد و همچنین ایجاد سیستم تله متری برروی بیسیم های دستی و ماشینی

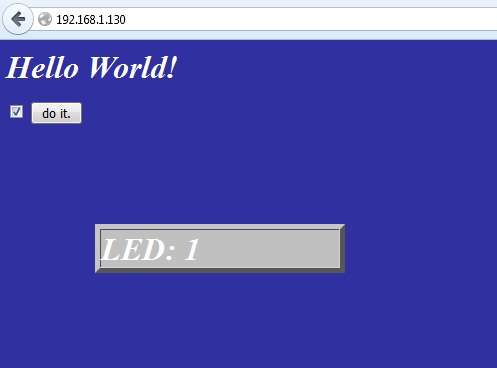

وب سرور با LPC1768

tcpip

وب سرور با LPC1768

  • ارسال و دریافت دیتا با توابع GET و POST
  • فرمت HTML صفحه خروجی
  • بسط داده شده بر مبنای easyweb
  • لایه سخت افزای KS8721BL و کابل شبکه
  • توانایی تنظیم IP,GetWay IP و اتصال مستقیم به هاب یا ASDL مودم چند پورت

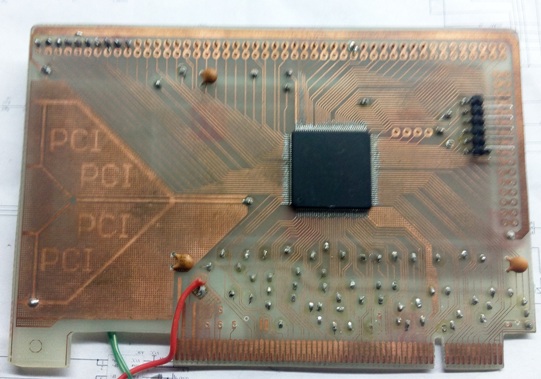

PCI کارت – کارت درگاه موازی با CPU

PCI کارت – کارت درگاه موازی با CPU

pci

کارت درگاه PCI ارتابط مستقیم با CPU های X86 اینتل و AMD

پر سرعت ترین درگاه موازی جهت پردازش های بسیار سنگین از جمله تلویزیون های شهری

طراحی شده با FPGA XC95288

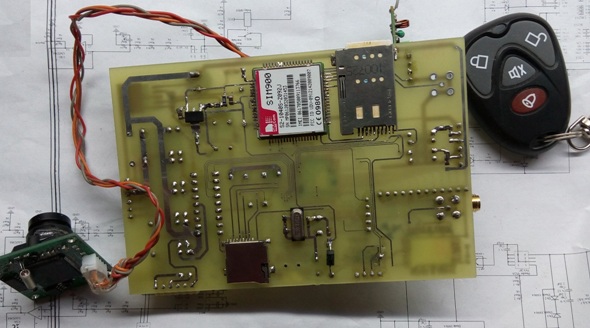

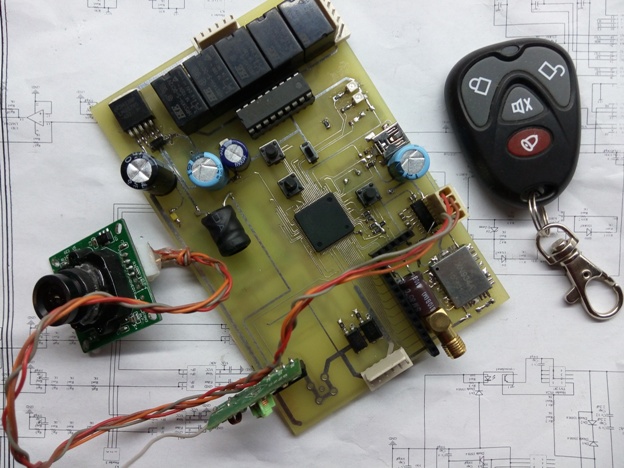

دزدگیر پیشرفته تصویری Camera – GSM – GPS

دزدگیر پیشرفته تصویری Camera – GSM – GPS
camgps1

camgps

استفاده شده از ARM از خانواده NXP میکروکنترلر LPC1768

  • راهندازی OV7670 سریال و گرفتن عکس در سایز ۲۴۰×۱۲۸ و ذخیره در مموری کارت با فرمت JPEG
  • استفاده از ماژول GPS01 از شرکت هوپرف با دقت ۱۶۷ db
  • استفاده از SIM900 به جهت ارسال موقعیت و اپلود عکس در سایت
  • استفاده از USB به جهت دیباگ و گسترش و پروگرم
  • تغذیه سویچینگ LM2576
  • خروجی ۵ رله NO-NC
  • ساپورت مموری کارت میکرو SD تا ۲ گیگ
  • راهندازی ریموت با ماژول های ASK 433Mhz
  • ۲ LED نمایشگر
  • ۱۰ پین ازاد
  • ۲ وردی دیجیتال ایزوله

نمونه عکس اپلود شده

A018772

عکس ابتدا گرفته شده سپس در مموری کارت ذخیره و نهایتا با sim900 برروی وب سایت اپلود می شود.کل زمان کمتر از ۲۰ ثانیه می باشد.

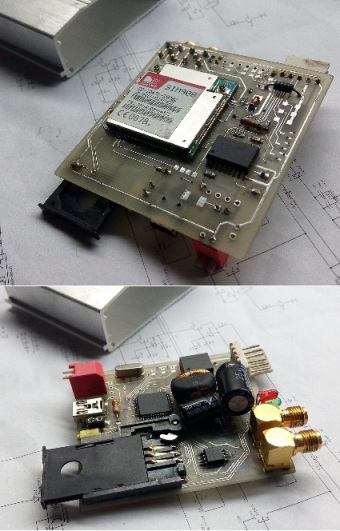

GPS Tracker ردیاب GPS

00

ردیاب GPSجهانی

  • در کوچکترین سایز ممکن ۶×۶ cm
  • استفاده از Sim908 سیمکام
  • ارتباط SMS با نرم افزار اندروید
  • ارتباط GPRS با وب سرور تحت لینوکس , PHP
  • کانفیگ تحت وب
  • استفاده از سیستم تون برای ارسال فرامین صوتی (برقراری تماس و ارسال کد )
  • ۱۶ مگا بیت حافظه و بیش از ۶۰۰۰۰ رکورد قابلیت ذخیره سازی
  • پورت USB جهت دیباگ و همچنین گسترش امکانات
  • رمز نگاری اطلاعات ارسالی با GPRS
  • ۳ ورودی انالوگ و ۳ خروجی دیجتالی ۱۲ ولت
  • ولتاژ کار ۱۲ تا ۳۶ ولت
  • قابلیت نصب باطری و شارژ باطری ها لیتیوم پلیمر
  • استفاده از میکرو ATxmega و امکانات بالا
  • تولید شده در تعداد بالا
  • اطلاعات بیشتر در رابطه با نسخه کامل وتجاری و وب سایت در تماس با ما

قطعات : At45db161,atxmega32u,sim908….

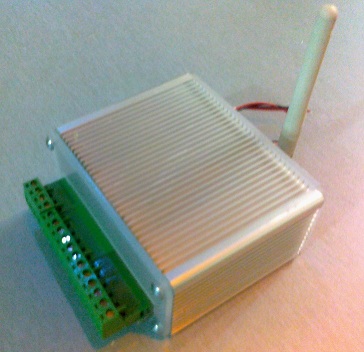

GSM Box کنترل الکتریکی با sms

gsmbox

  • تعداد ۱۰ خروجی رله RC,RA
  • تغذیه ورودی ۸ – ۴۰ ولت AC-DC
  • مطابق با سیم کارت های اپراتورهای ایرانسل و همراه اول و رایتل
  • دستورات ساده کنترلی
  • دارای قابلیت ارسال پیامک تایید خروجی و خطاها
  • دارای برنامه اندروید موبایل
  • قابلیت اتصال به لاگر تحت وب
  • بسته بندی و اپتیمایز کاملا صنعتی و مناسب محیط نویزبالا
