درایور موتور براشلس بدون سنسور – Driver Brushless Sensorless

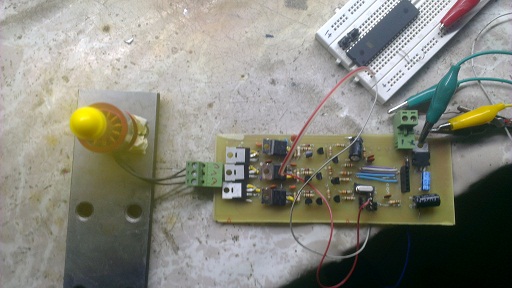

اینم درایور موتور براشلس بدون سنسور – Driver Brush less Sensor less Motor

  • ولتاژ کاری ۱۰ تا ۱۴ ولت – تست شده
  • دارای فیدبک گیری بدون سنسور Back EMF
  • بهینه بودن مصرف انرژی  و دور موتور (با توجه به فیدبک دار بودن)
  • مدار قدرت طبقه ماسفت
  • جریان تست شده ۴ امپر ولی با توجه به ماسفت ها تا ۲۰ امپر براحتی
  • موتور تست شده     ۴۰۲۵ – و E-max CF2822 11.1v
  • قابل منتاژ در سایز بسیار کوچکتر

قطعات mega88,2n2222,irf4905,irfz44

توضیحات مختصر بزودی…

سورس و تشکر از بچه های ECA.ir

IMAG0533

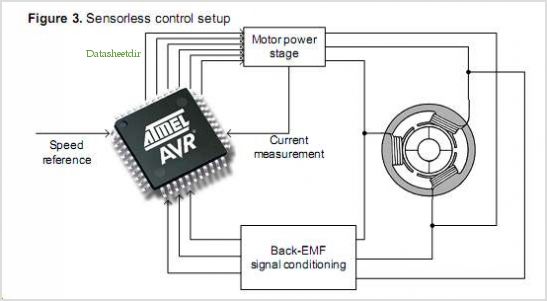

Sensorless-Control-Of-3-phase-Brushless-Dc-Motors

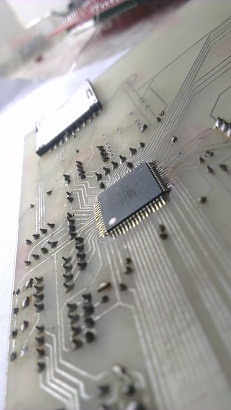

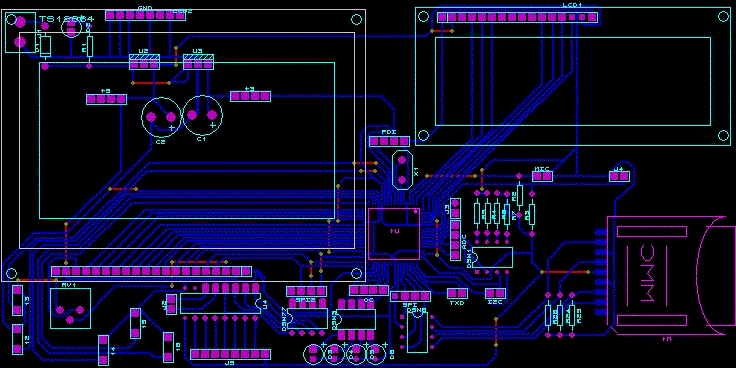

ترینر برد xmega – آموزشی

  • میکروی ATXmega64A3U
  • رگولاتور ۵ولت و ۳٫۳ولت (تغدیه خارجی)
  • تغذیه با استفاده از پورت USB
  • کانکتور USB
  • دو کانکتور خروجی ADC دوازده بیتی
  • یک کانکتور خروجی DAC دوازده بیتی
  • ۷ خروجی  تایمر/کانتر  شانزده بیتی
  • پشتیبانی از نمایشگرهای کاراکتری و گرافیکی
  • SLAT مموری کارت – ساپورت تا ۴ گیگ
  • ۴ خروجی LED
  • ۶ میکروسویچ
  • پروگرم با پروتکل PDI اتمل
  • خروجی با  سکوت uln2803

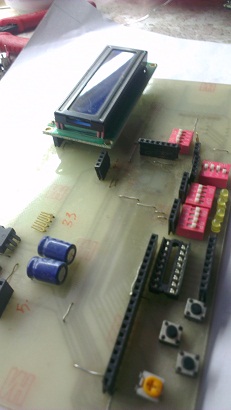

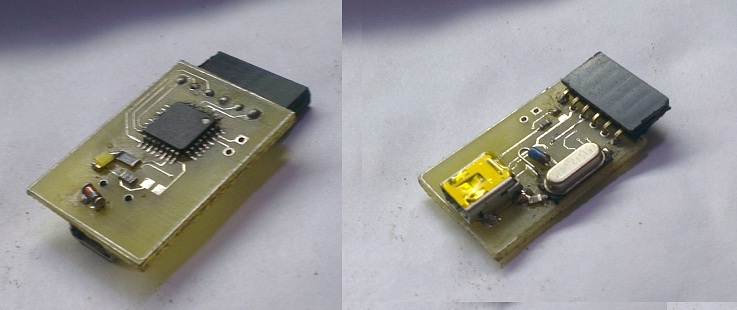

IMAG0512IMAG05131

پنل + HMI + فارسی اینترفیس + ۷seg

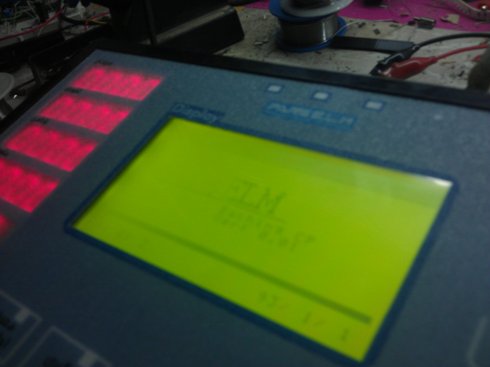

IMG_20140423_194742

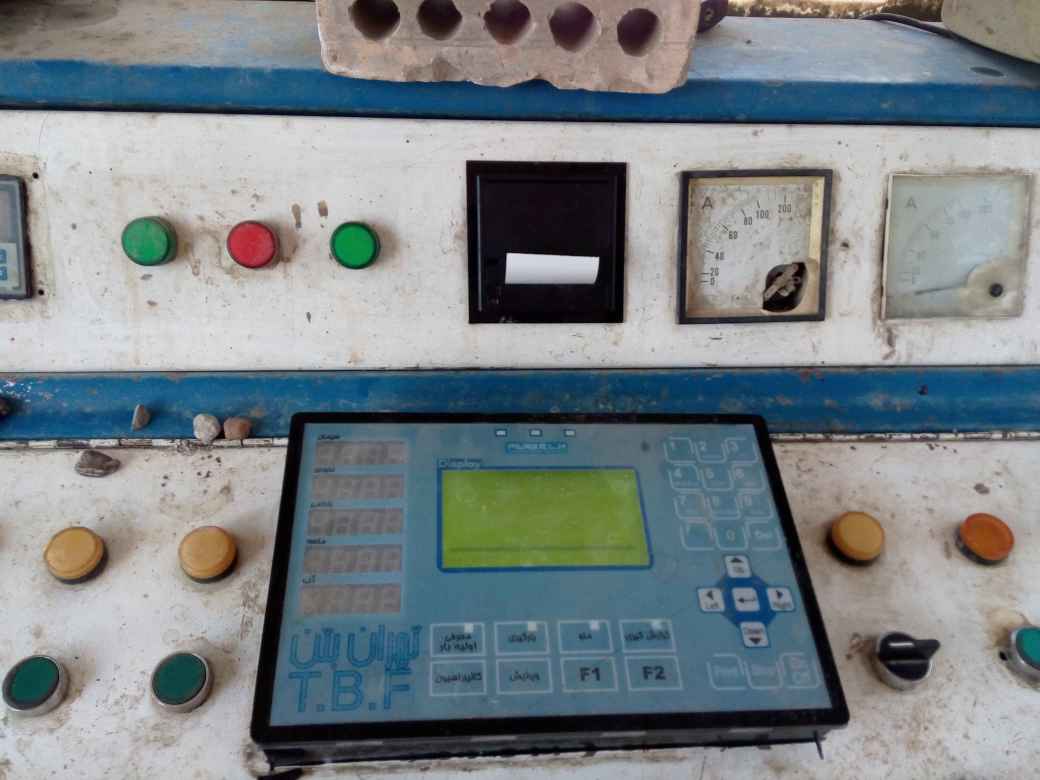

batch2w

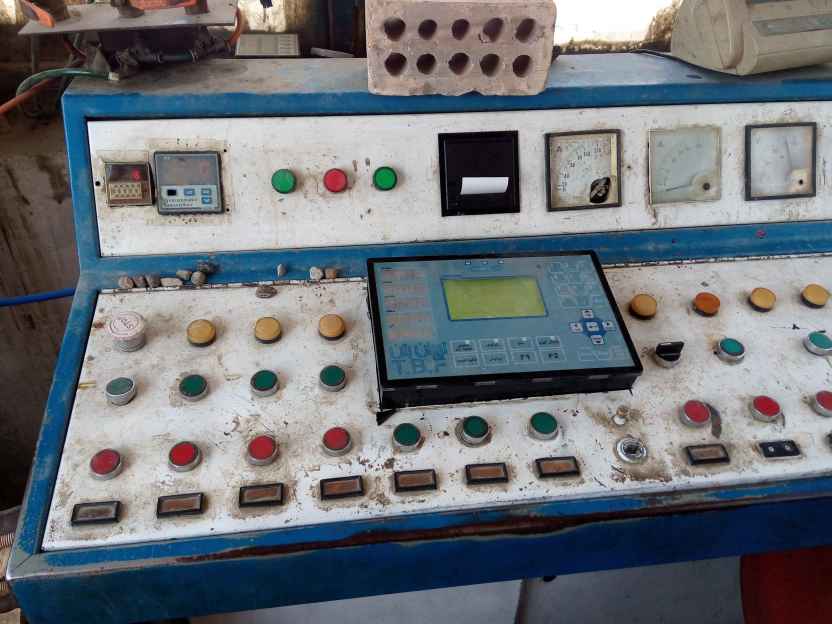

batchingw

نمایی از پنل خاص طراحی شده برای مدیریت بچینگ سیمان

  • قابلیت پرینت و ذخیره ریز امار مصالح مصرفی و مخلوط هر بار
  • ذخیره رکورد های بارگیری تا ۳۰ رکورد با تاریخ و ساعت
  • قابلیت رمز گذاری برای ورود به پنل و بارگیری پنل
  • و…

امکانات فیزیکی

  • LCD 240×128
  • ۵×۴ ۷segment
  • صفحه کلید کامل اعداد و حروف موبایلی
  • کلید های فیزیکی مرتبط
  • چهار ورودی ADC 16 bit  – اتصال لودسل
  • خروجی com  – پرینتر
  • منوی فارسی
  • برنامه ریزی شده برای بچینگ های سیمان و گزارش گیری بر اساس مشتری،تاریخ،خروجی مواد
  • بدون نیاز به سیستم PC در اطاق فرمان
  • اتصال کامل به تمامی خروجی های موتور ها
  • باکس پلکسی
  • توضیحات کامل در اینده …

اطلاعیه

بنا شده گجت هایی الکترونیکی که میسازیم،تحلیل میکنیم یا میفروشیم – البته نه همه  – اینجا توضیحاتی داده بشه،جنبه وجود ۱۰bit بیشتر از هرچیزی تجاری خواهد بود،ما فقط در اینجا نیستیم،پوسته اصلی ما در عنوان “شرکتی”  است ولی خب خرده پروژه ها یا ذوق زدگی های الکترونیکی رو اینجا هم خواهید دید که بیشتر جنبه اموزشی،تبلیغ،گاها پروژه های دانشجویی،افه و یا کسب درامد خواهد داشت که هنوز نتوانسته ایم بزرگشان کنیم،اینجا لایه چندم ما است…

تعدادمان اندک است اما ذوقمان زیاد….

creativity-1

و من ا… توفیق
