Wireless PS2 Joy – کنترلر بیسیم PS2 جهت کنترل ربات

IMG_۲۰۱۵۰۸۲۹_۱۴۳۹۲۵



کنترلر ربات با استفاده از جوی استیک کنترلر  سونی Play Station 2

  • استفاده از ماژول nRF24 در محدوده باند ۲٫۴G Hz
  • قابلیت شیفت فرکانسی دستی به جهت عدم تداخل با کنترلر های دیگر
  • ارسال ۸ بیت دیتا و خرجی ۸ رله بصورت همزمان
  • قابلیت گسترش برای تمامی کلیدهای کنترلر و ویبره
  • ولتاژ کاری ۱۲ ولت
  • قطعات mega8,uln2803,nrf24lp

ماژول ضبط و پخش با w25q64

recply

ماژول ضبط و پخش بدون مموری کارت -با استفاده w25q64 یا at45db321-

  • ضبط به مدت ۵ تا ۳۰ دقیقه -بسته به کیفیت ضبط و نوع ای حافظه-
  • کیفیت پخش عالی Wav -پر شده از پروگرامر- و کیفیت ضبط و پخش متوسط
  • ارتباط با  (سریال)uart 9600 بصورت تک دستور at command
  • نمونه برداری از صوت با استفاده از a2d atmega8
  • قابلیت ضبط و پخش با سرعت های مختلف و استاندارد ۱۶,۲۲,۳۲,۱۲ kbps
  • ۲ LED نمایشگر وضعیت
  • قطعات Atmeg8,w25q64
  • ساپورت تا ۳۲ مگا بایت حافظه
  • بسط در اینده با STM32F030F4 و اضافه کردن پسوند  ۱۶ بیت a4d

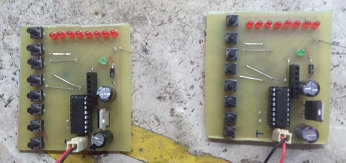

ماژول Fsk – IO

fskio

ماژول FSK

  • انتقال ۸ بیت دیتای موازی
  • طول سیم از ۱۰ سانت تا ۳۰۰ متر (تست شده)
  • کاملا دوطرفه با دو سیم
  • دارای Max232 به جهت تغییر سطح ولتاژ
  • فیلتر سخت افزاری و نرم افزاری انتخاب فرکانس کریر
  • میکرو ATmega8
  • رفرش ۱۲۰۰Hz و بالاتر
