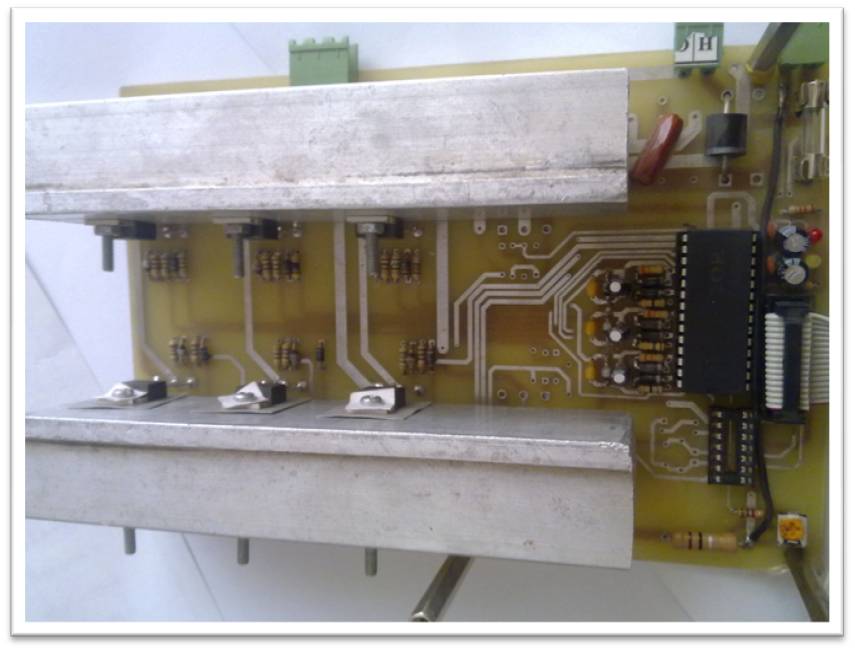

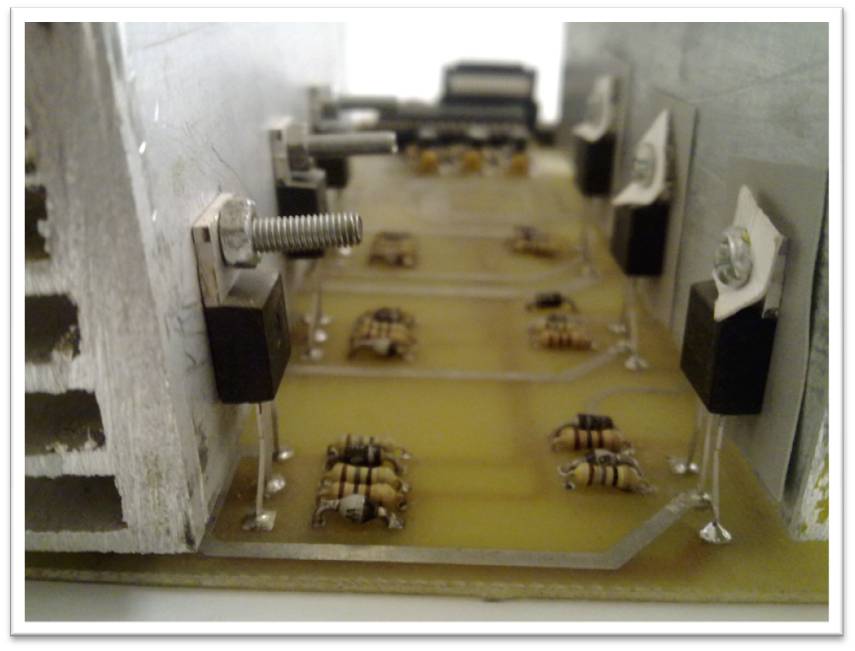

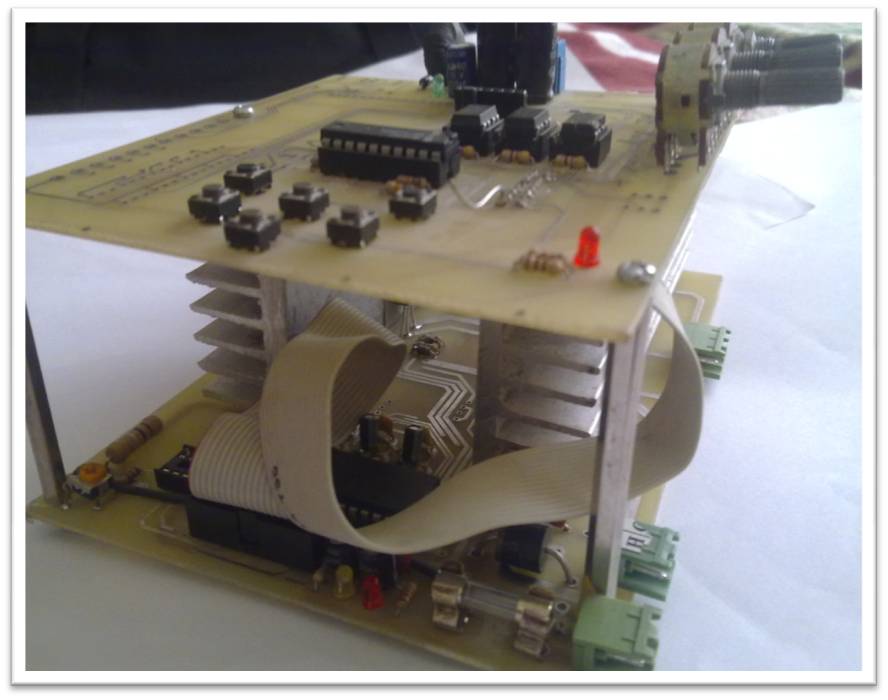

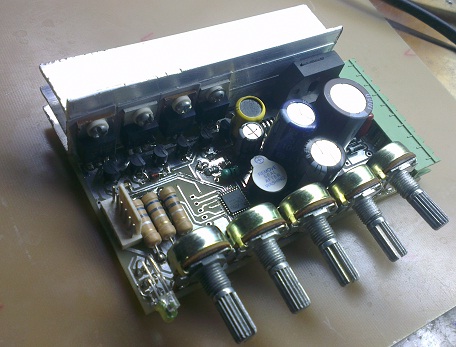

۳Phace AC Motor Controller
- در دو برد قدرت و کنترل
- دارای ولوم تنظیم بوست،شتاب مثبت،شتاب منفی و سرعت (Boost,Acceleration,deceleration,Speed)
- دارای LCD 2×16 جهت نمایش اطلاعات
- ۶ کلید تنظیم منو
- مدار محافظ قدرت
- IGBT های ۲۰ امپر
- تست شده تا توان ۱KW
- دارای مدار ترمز الکترونیکی موتور
- سنسور جریان
- کنترل موتور با VF
- مدار باز بدون انکودر
- ولتاژ کاری ۱۱۰ تا ۲۲۰ ولت AC
- در حال طراحی نمونه جدید کلوز لوپ و توان بالاتر …
قطعات : mega64,ir2130,IGBT20n60,Opto

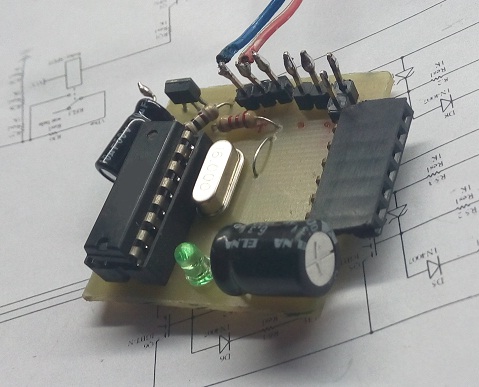

ماژول FSK ارسال اطلاعات برروی سیم در مسافت های طولانی
- ارسال اطلاعات در مسافت بالغ بر ۳۰۰ متر برروی سیم (تست شده…!)
- نرخ اطلاعاتی تا ۱۹۲۰۰ bps (تست شده…!)
- ولتاژ استفاده ۱۵ تا ۴۵ ولت
- نوع انکد اطلاعاتFSK
- ارتباط کاملا دوطرفه برروی دو سیم
- دارای مد تصحیح خطا و میزان صحیح اطلاعات
- نویز پذیری بسیار پایین حتی در مکان های کاملا صنعتی
- طراحی کاملا دیجیتال
- قابلیت افزایش پهنای باند و نرخ اطلاعات
- قابلیت استفاده برروی خطوط تلفن

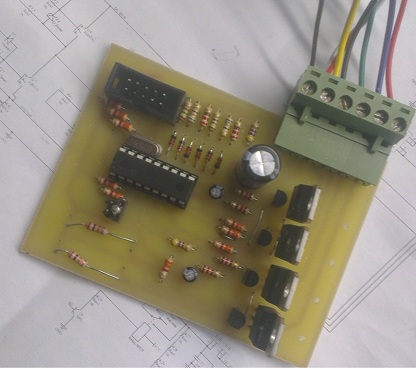

- کاملا منطبق با خروجی G-code و سایر بردهای کنترلی و نرم افزار استاندارد CNC
- دارای ۳ مد FullStep و Half و میکرواستپ و دو جهت
- پشتیبانی microstep تا ۱۶ قسمت
- خروجی ۴ امپر از هر کانال
- پشتیبانی تا ۳۰ ولت
قطعات :PIC16F2262,TIP122
DC Motor امپر بالا
- ولتاژ کاری از ۸ ولت تا ۵۰ ولت
- جریان خروجی کابردی ۱۵ امپر تا ۲۰ امپر
- قابلیت تنظیم حداکثری جریان موتور
- دو جهت و در هر جهت ۲ دور
- کاربرد در مصارفی همچون درایو درب آسانسور
- دو مد استند بای(موتور دور کم و کاملا خاموش)
- استفاده از مدار قدرت ماسفت
- سفارشی تا مقادیر مختلف
- قطعات mega8,irfz44,irf4905,lm2576

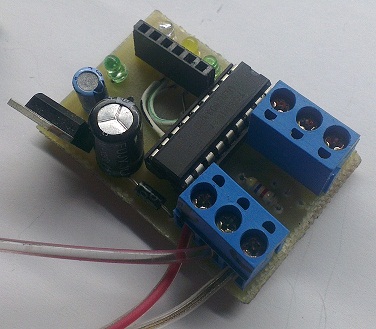

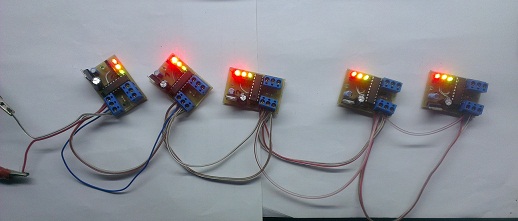

برد شبکه RGB سیمی-Wired RGB Controller
شبکه ۴ slave و ۱ master – 1 رییس و ۵ شاگرد
LED RGB سه رنگ – پروجکتوری
- توان خروجی ۱ امپر
- ولتاژ کاری ۶ الی ۱۸ ولت
- قابلیت راهندازی تا ۲۵۴ برد اسلیو
- ارسال دیتا فقط با یک سیم
- ابعاد بسیار کوچک ۲٫۵*۵ سانت
- قابلیت افزایش جریان
- عدم نویز پذیری اسلیو ها تا ۵۰ متر از برد مستر
- پایداری بالا ، مطمئن و ارزان
- کنترل کل برد ها از یک برد
- سرعت اطلاعات بالا
قطعات : atmega8,uln2803
لینک فیلم راه اندازی

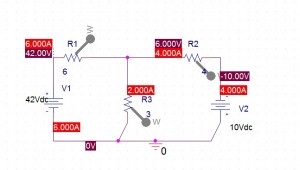

پروژه ساده تقسیم ولتاژ با OrCad
دانلود پروژه
خرده پروژه ها یا ذوق زدگی های الکترونیکی
